SPG2

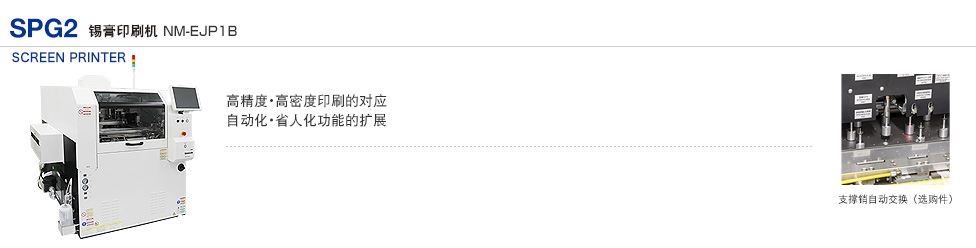

锡膏印刷机 SPG2

全国热线
0512-65656310
详情介绍

为企业提供全套SMT/AI生产设备及整线解决方案

特长

高精度・高密度印刷的对应
移动角度可变刮刀(选购件)
顶部/侧面 夹具(可动式)(选购件)
新操作画面

自动化・省人化功能的扩展
无纸清洁(选购件)
开孔瓶式锡膏自动供给(选购件)
支撑销自动交换(选购件)

M2M 生产线解决方案
根据锡膏的测量数据,分析所得印刷偏位补正信息(APC补正数据),对应此信息来补正印刷位置(X /Y /θ)。
*能与其他厂家3D检查机连接。
*详细情况请向担当销售进行确认。


特长(SPG2)

高精度・高密度印刷的对应

移动角度可变刮刀(选购件)

通过前后刮刀上下轴调整刮刀角度,可以在45°~70°的范围内设定。

45°设定时 / 70°设定时

顶部/侧面 夹具(可动式)(选购件)

对基板边缘从上往下压,从而提高翘曲基板的印刷品质。
可以选择基板顶部调节、侧面调节。

顶部夹具 / 侧面夹具

新操作画面

1采用大型屏幕(15英寸),提高操作性和视觉确认性。
2改善画面构成(削减画面数),缩短了操作时间。

从8.4英寸扩大到15英寸



自动化・省人化功能的扩展

无纸清洁(选购件)

无需清洁纸,不使用溶剂的网板清洁。
无需更换清洁纸和溶剂。

吸嘴构成图 : 扩大图

开孔瓶式锡膏自动供给(选购件)

通过锡膏供给的自动化,实现省人化和连续运转。

支撑销自动交换(选购件)

机种切换时,通过支撑销的自动回收和自动配置,实现省人化。

识别相机 / 支撑销贴装吸嘴 / 支撑销初期位置



M2M 生产线解决方案

SPG2 - APC补正数据 - 他厂SPI / NPM-WX

0402元件 : 印刷位置补正 无 / 印刷位置补正 有

根据锡膏的测量数据,分析所得印刷偏位补正信息(APC补正数据),对应此信息来补正印刷位置(X /Y /θ)。
*能与其他厂家3D检查机连接。

*详细情况请向担当销售进行确认。

连接上位系统(LNB,iLNB等)
●自动机种切换
●材料校对(锡膏・网板・刮刀等)
●输出跟踪数据
